浇封型“m”防爆设备简介

一、定义：

将可能产生点燃爆炸性混合物的火花或发热的部件，完全封入复合物或有粘结的非金属外壳中，使其在运行或安装条件下不能点燃粉尘层或爆炸性环境。

1. 保护等级分类：

1) ma：保护等级“Ma”、“Ga”、“Da”，用于0区/20区、1区/21区、2区/22区；

2) mb：保护等级“Mb”、“Gb”、“Db”，用于1区/21区、2区/22区；

3) mc：保护等级“Gc”、“Dc”，用于2区/22区。

严酷等级：ma＞mb＞mc。

注：目前产品设计采用较多的是“mb”保护等级。

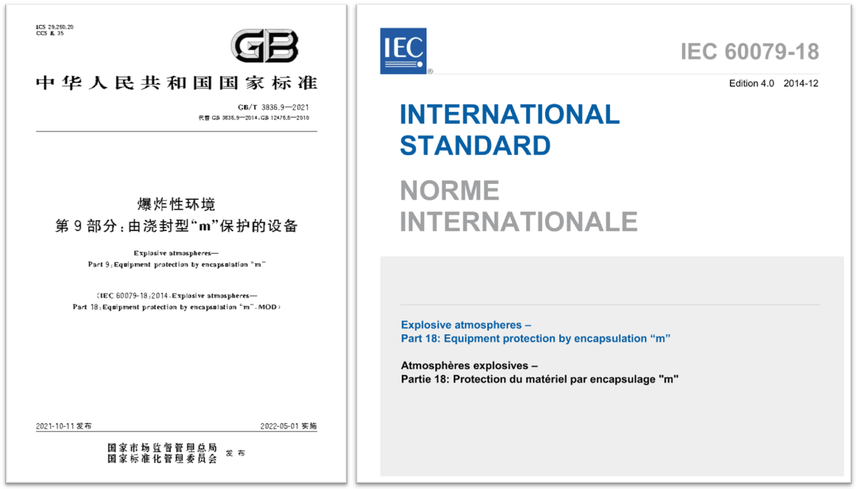

二、遵循标准：

1. 国内：GB/T 3836.9-2021  爆炸性环境 第9部分:由浇封型“m”保护的设备

2. 国际：IEC60079-18:2014  Explosive atmospheres –Part 18: Equipment protection by encapsulation "m", MOD)

三、主要试验项目：

1、复合物吸水性试验：

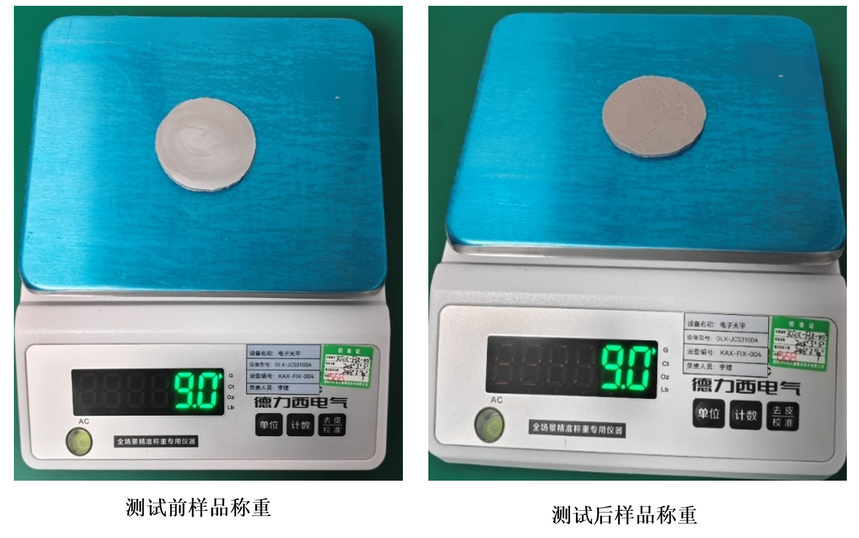

在复合物样品上进行该试验。应对3个干燥的复合物样品进行该试验。样品应为圆形，直径为50mm±1mm,厚度为3mm±0.2mm。样品应先称质量，然后浸入温度为23+3℃的水中至少24h。然后从水中取出，在1min内擦干并再称其质量，增加的质量不应超过1%。

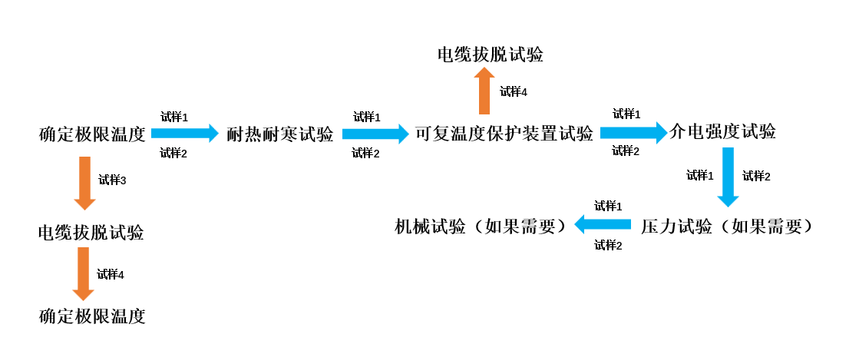

三、试验顺序：

四、结构要求：

1、通过复合物的间距

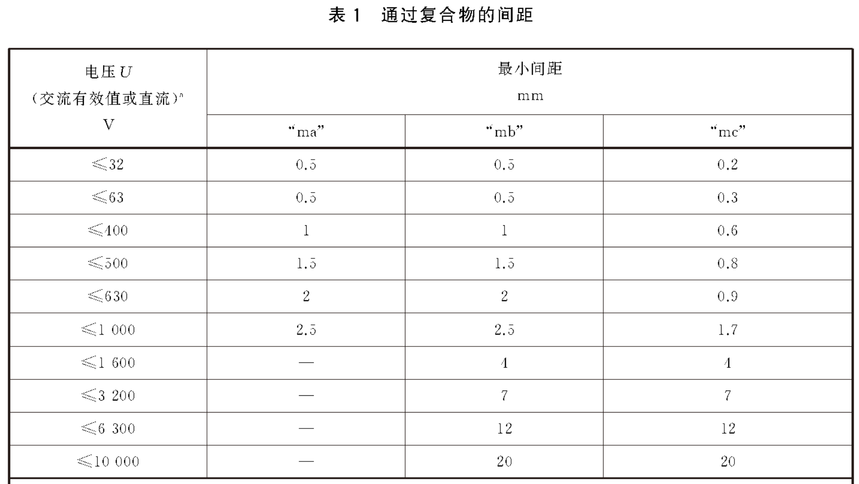

如果浇封之前复合物内的间距是固定的或采用机械固定，并且间距符合表1规定的值，则对于“ma”保护等级和“mb”保护等级，应认为通过复合物的间距可靠，能防止短路。对于“mc”保护等级，表1的值是结构要求，可在浇封之前通过机械固定达到要求。

2、通过固体绝缘的间距

与“m”防爆型式有关的固体绝缘的距离，应至少是0.1mm，并且应满足绝缘介电强度试验。

3、浇封中的净空间

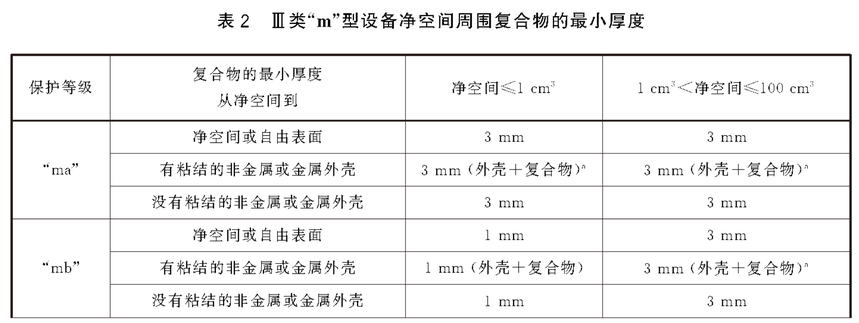

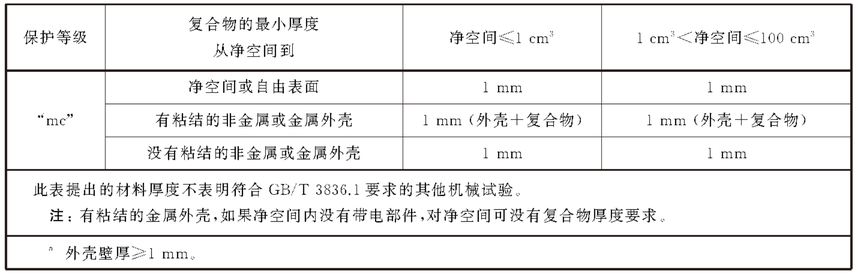

净空间总和不受限制，但每个单独的净空间的容积不应超过100cm3。净空间周围复合物的厚度应符合表2的要求。

4、复合物的厚度

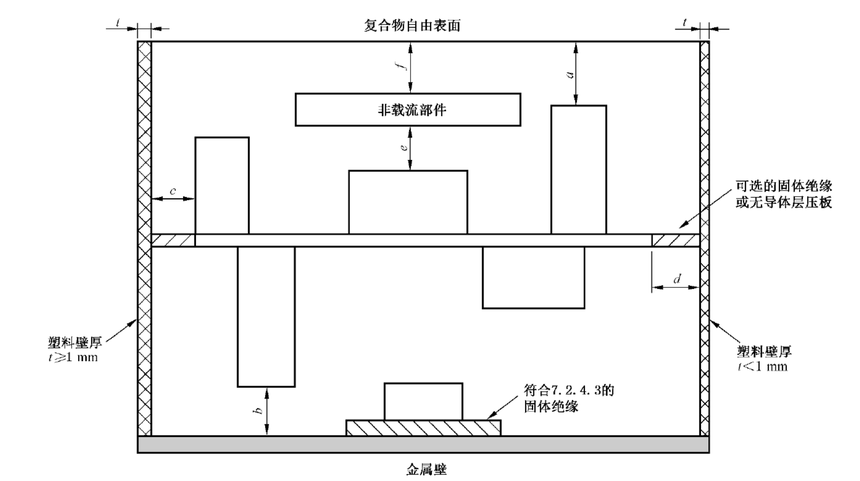

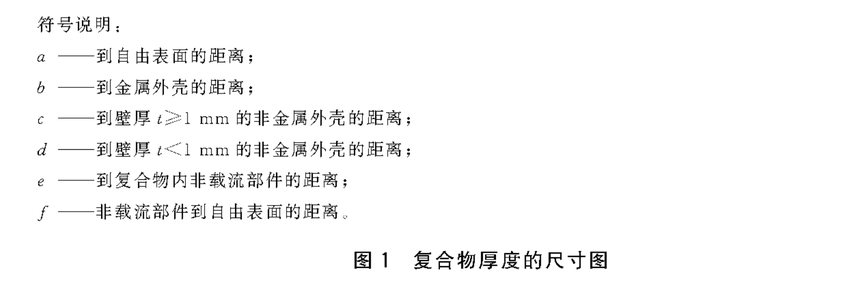

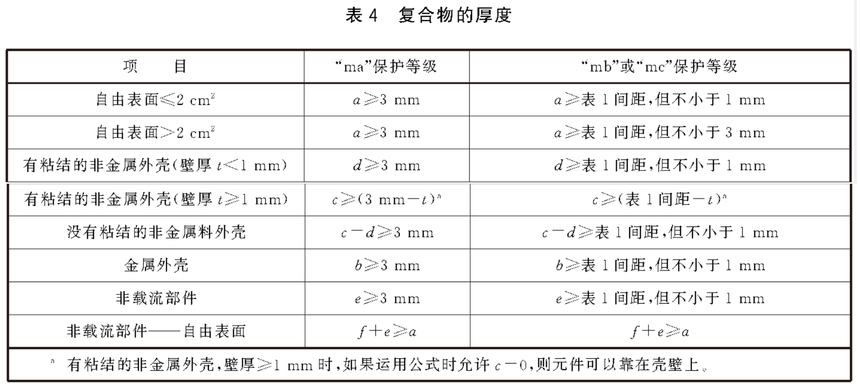

电气元件和电路周围复合物的最小厚度应符合表4和图1的要求。
