隔爆型“d”防爆设备简介

一、定义：

内装可能点燃爆炸性气体环境的部件，能承受内部爆炸性混合物爆炸产生的压力，并阻止爆炸传播到外壳周围爆炸性气体环境的外壳。

1. 保护等级分类：

1) da：保护等级“Ma”或“Ga”，用于0区、1区、2区；

2) db：保护等级“Mb”或“Gb”，用于1区、2区；

3) dc：保护等级“Gc”，用2区。

严酷等级：da＞db＞dc。

注：目前产品设计采用较多的是“db”保护等级。

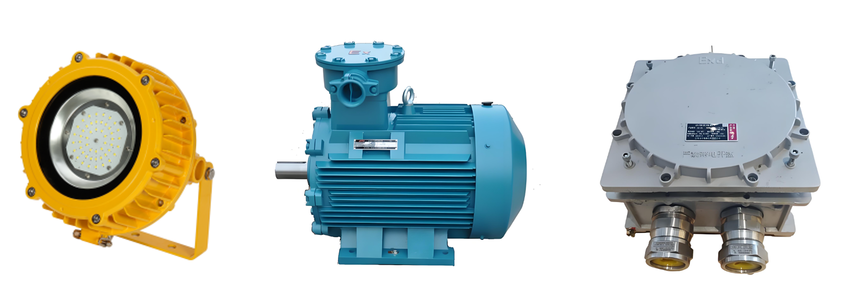

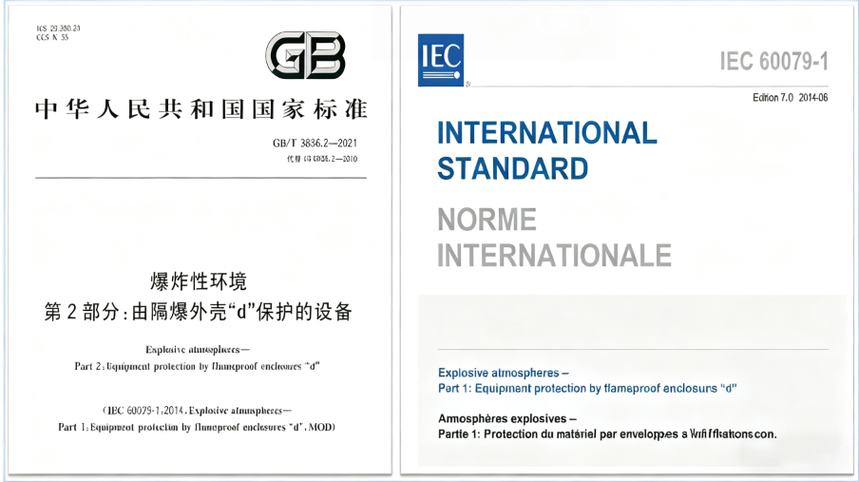

二、遵循标准：

l 国内：GB/T 3836.2-2021  爆炸性环境 第2部分:由隔爆外壳“d”保护的设备

l 国际：IEC60079-1:2014  Explosive atmospheres –Part 1:Equipment protection by flameproof enclosures “d

三、常见的隔爆接合面：

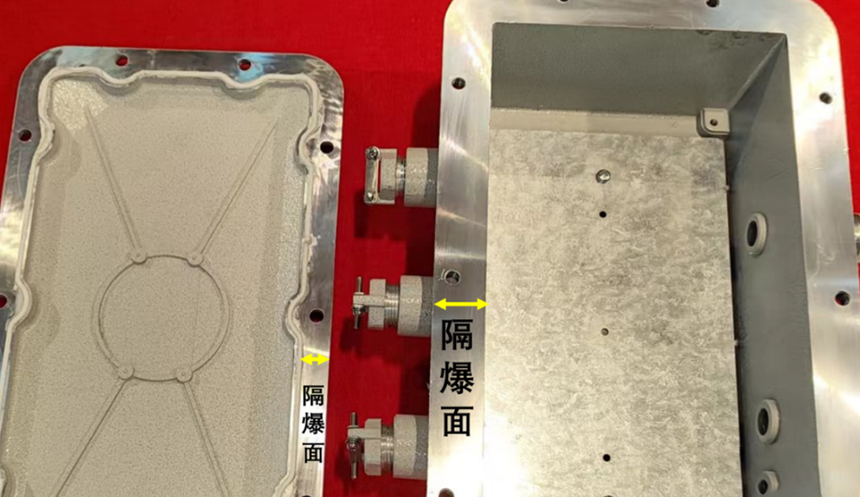

1、平面接合面：

1) 定义：上下两壳采用平面配合的方式，组成隔爆接合面，使外壳能承受内部爆炸性混合物爆炸产生的压力，并阻止爆炸传播到外壳周围爆炸性气体环境。

2) 隔爆面宽度：从隔爆外壳内部通过接合面到隔爆外壳外部的最短通路。

3) 隔爆面作用：阻止内部爆炸传播，爆炸时产生的火焰在隔爆面上的宽度内可以熄灭，如下图：

4) 隔爆面间隙：上下壳体配合在一起，组装完成后，隔爆接合面相对应表面之间的距离。

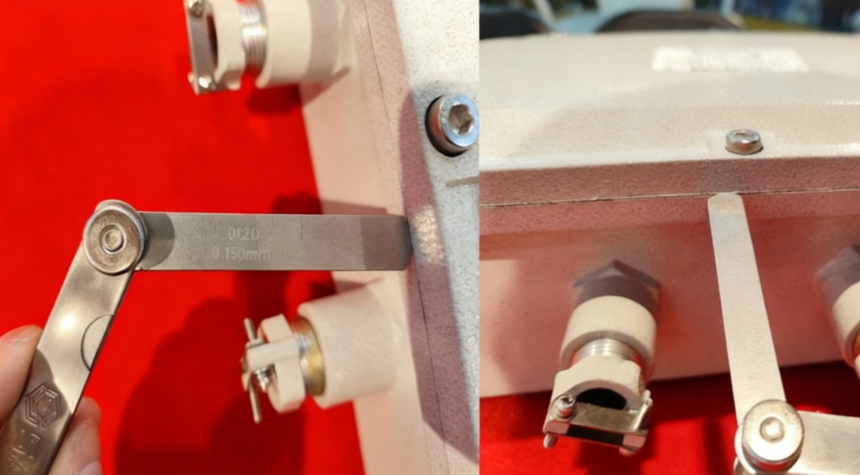

5) 测量方式：按标准要求，用塞尺进行量，验证是否满足要求。

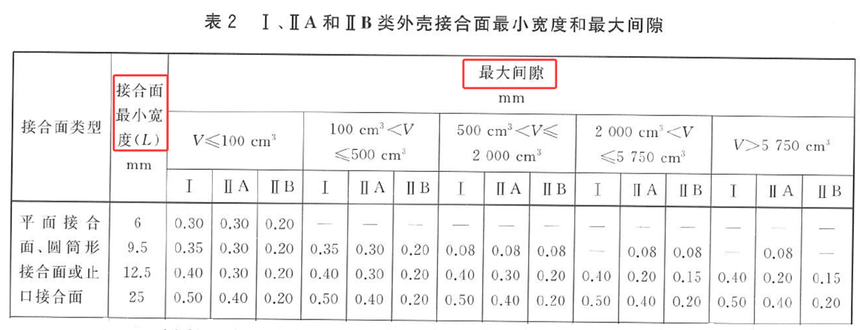

6) 隔爆面宽度和间隙，在标准中的规定：

2、螺纹接合面：

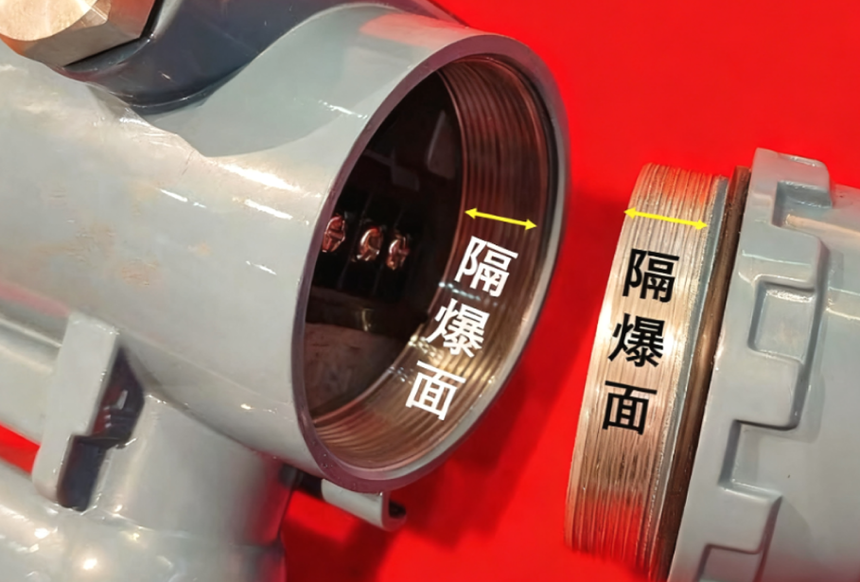

1) 定义：上下两壳采用螺纹配合的方式，组成隔爆接合面，使外壳能承受内部爆炸性混合物爆炸产生的压力，并阻止爆炸传播到外壳周围爆炸性气体环境。

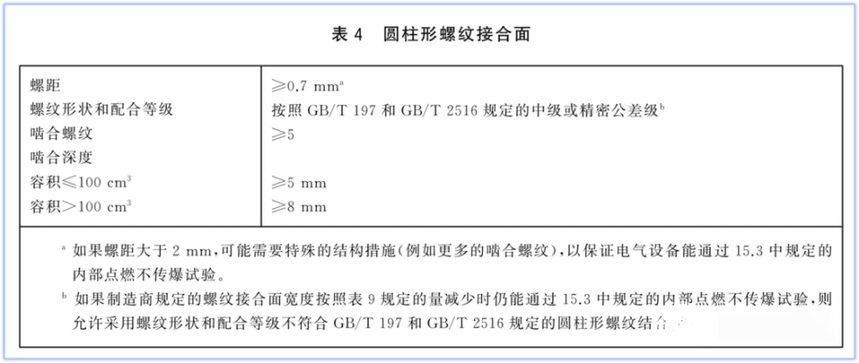

2) 主要参数：螺距、啮合螺纹扣数、啮合深度。

3) 测量工具：通止规

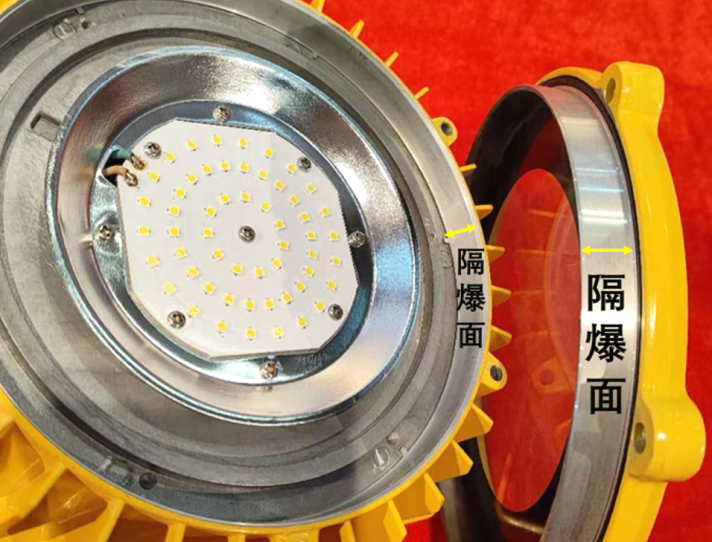

3、 圆筒接合面：

1）定义：上下两壳采用圆筒配合的方式，组成隔爆接合面，使外壳能承受内部爆炸性混合物爆炸产生的压力，并阻止爆炸传播到外壳周围爆炸性气体环境。

2）隔爆面参数：与平面隔爆一样，主要考量隔爆面宽度和间隙。

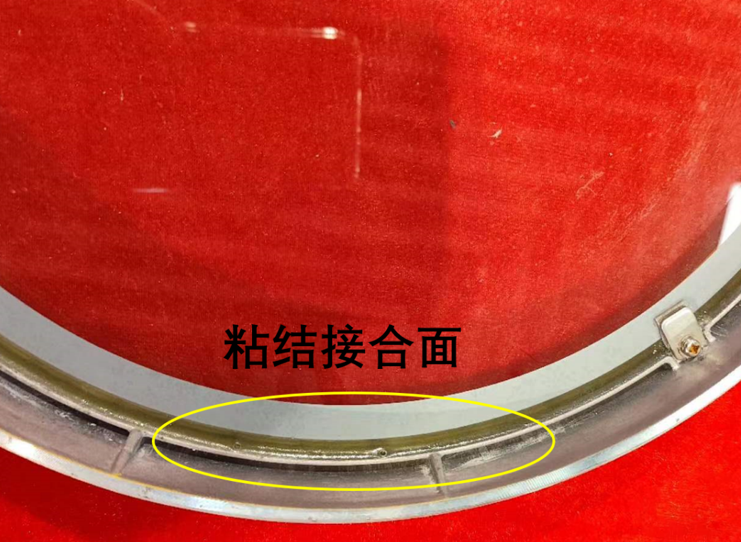

4、粘结接合面

1）定义：隔爆外壳的部件直接粘合在外壳壁上，与其构成不可分的组件，或粘接到金属框架内，使组件作为一个整体更换而不损坏粘合。

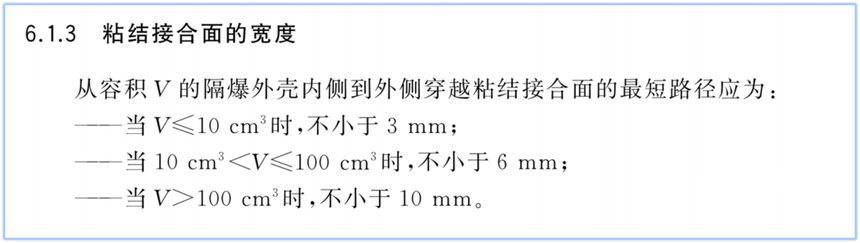

2） 标准对粘结接合面的宽度进行了要求。

四、主要试验：

1. 试验名称：外壳耐压试验、内部点燃不传爆试验。

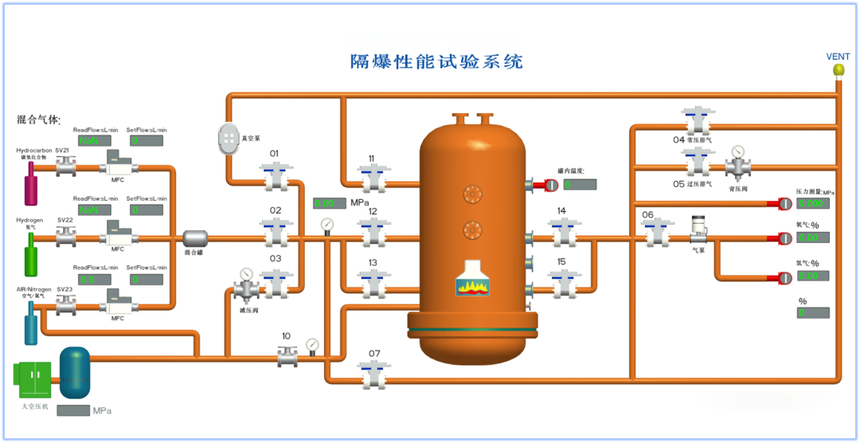

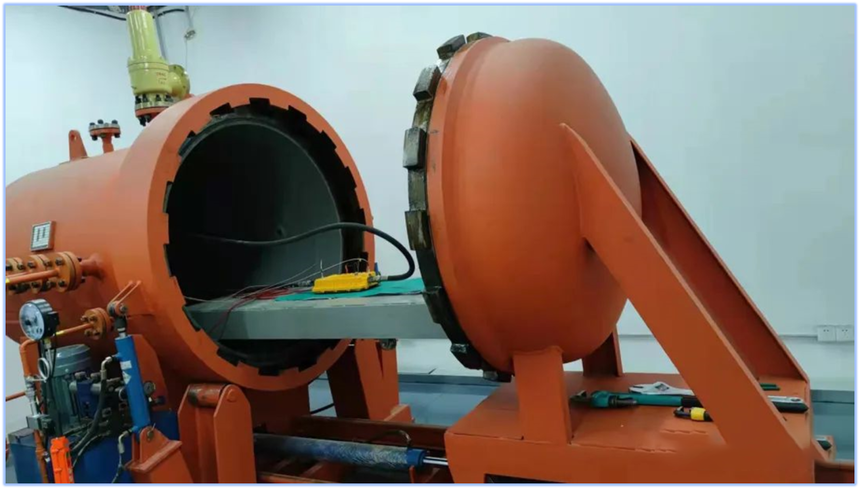

2. 试验设备：爆炸测试罐及隔爆性能试验系统。

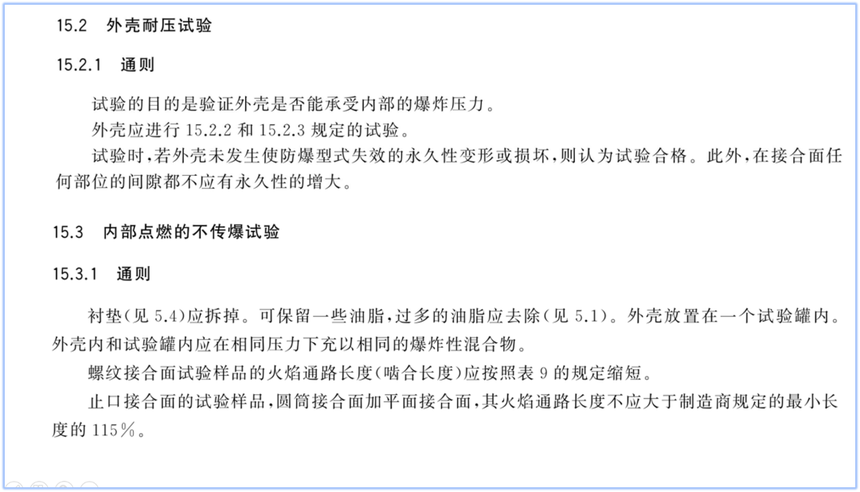

3. 遵循标准：GB/T 3836.2-2021第15.2条、15.3条。

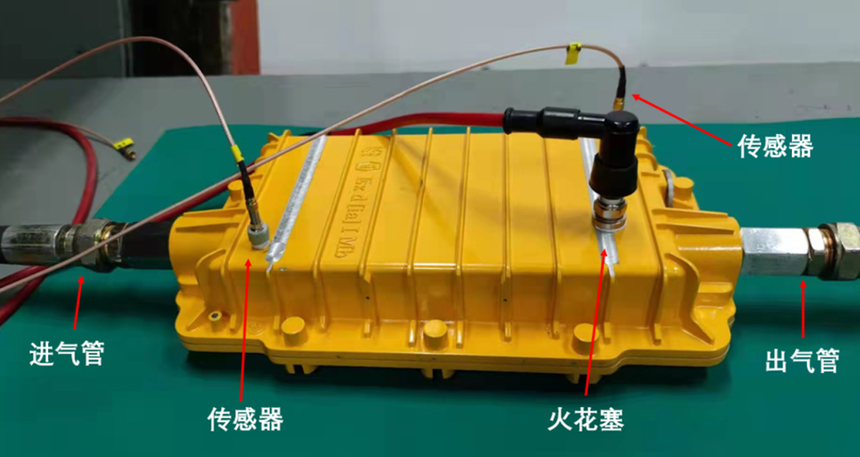

4. 测试方法（动压法）：将设备外壳打孔，放置在爆炸试验罐中，并接入火花塞、传感器、进气管、出气管，按标准要求充入爆炸性混合气体，然后点燃进行试验。

5. 合格判定：试验后，若产品未发生影响防爆型式的永久性变形或损坏，且接合面任何部位的间隙都不应有永久性的增大，则认为试验合格。
